XRB10-66斜井人车
作者：
发布时间：2017年12月11日
阅读量：10494次

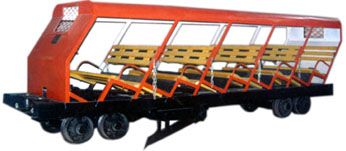

XRB10-6/6系列斜井人车介绍:
抱轨式斜井人车是使用于井下木枕或是水泥枕，不是那么的局限，使用简单。主要特点为：转向、联动灵活，操作简单、适应角度大，安全性能优越。
抱轨式斜井人车是矿山斜井运送人员的安全设备。如发生断绳或意外能自行制动或人工操作制动。适用于600毫米轨距18-24公斤/米的钢轨、木枕、水泥枕及水泥正体道床，倾角10-40度。
抱轨式斜井人车的牵引，支撑，连动系统设在同一中心线上，连接装置为球型连杆机构，使组车的连接间隙控制在滑动公差之内。抱轨式斜井人车的转向架垂直、水平的转向半径均小于12米，并且内设橡胶缓冲弹簧，乘坐舒适。
抱轨式斜井人车主要技术参数：
规 格 | XRB10-6/6 | XRB15-6/6 | XRB15-9/6 |
较大牵引力 KN | 60 | KN 60 | KN 60 |
较大速度 | m/s 4 | m/s 4 | m/s 4 |
弯道半径 水平方向 | 12m | 12m | 12m |
垂直方向 | 16m | 16m | 16m |
转向架中心距m | 1.2 | 1.2 | 1.2 |
轨 距 | 600mm | 600mm | 900mm |
载 人 数 位 | 10 | 15 | 15 |
净 重 头 车 | 1.64t | 2.08t | 2.48t |
尾 车 | 1.13t | 1.16t | 1.373t |
外形尺寸 长m | 4.421 | 4.421 | 4.421 |
宽 m | 1.050 | 1.200 | 1.350 |
高 m | 1.495 | 1.532 | 1.532 |
斜井斜井人车消除了自动制动系统的连接间隙，使刹车时各节车箱刹车时机保持一至。
