皮带机综保

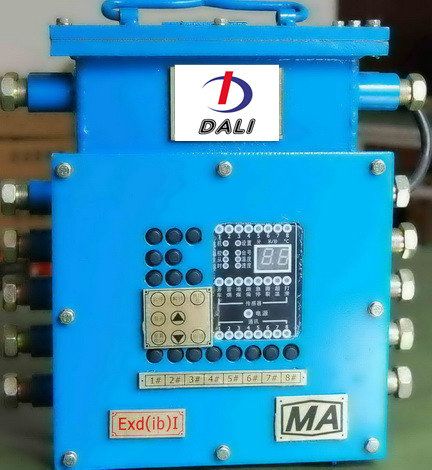

矿用带式输送机综合保护装置

    1、皮带机五大保护：堆煤传感器、温度传感器、速度传感器、跑偏传感器、烟雾传感器；

    2、皮带机六大保护：堆煤传感器、温度传感器、速度传感器、跑偏传感器、烟雾传感器、急停开关；

    3、皮带机七大保护：堆煤传感器、温度传感器、速度传感器、跑偏传感器、烟雾传感器、急停开关，撕裂传感器；

    3、皮带机八大保护：堆煤传感器、温度传感器、速度传感器、跑偏传感器、烟雾传感器、急停开关，撕裂传感器，超温自动洒水装置；

    注：以上是常用的配套保护使用方案；另外还可配其它保护传感器如下：

    GVD撕裂传感器、DFB矿用防爆电磁阀、RFMH超温自动洒水装置(物理式或机械式)等保护元件。

    各种保护功能：

   （1）、速度保护(GSC速度传感器)：当皮带机运行时，从动滚筒安全不转，连续超过5-10S时，低速故障报警信号延时保持约2S ±1S。

   （2）、堆煤保护(GUJ30堆煤传感器)：当煤位传感器的导杆偏离中心线45°±5°时，延时13秒，实现故障保护停车。

   （3）、跑偏保护(GEJ30跑偏传感器)：当跑偏传感器的导杆偏离中心线15°±5°时，经延时10S ±5S，实现跑偏故障保护。

   （4）、烟雾保护（GQQ0.1烟雾传感器）：当产生烟雾时，烟雾传感器将此信号送给主机，立即实现烟雾保护。

   （5）、温度保护（GWD温度传感器）：当监测点温度超过温度传感器的设定温度时（＋80℃），本产品立刻实现温度故障保护。

   （6）、沿线紧急停车保护（KHJ急停开关）：当沿线的某一紧急停车开关被接通时，本产品立即实现停车保护功能。

   （7）、撕带保护（GVD撕裂传感器）：当运输带撕裂时，撕带传感器把电信号传给主机，主机立即实现停车保护功能。

    各种故障在本仪器上均具有相应的指示，同时发出语音报警。保护后均处于故障自锁状态，并发出相应的语音报警声。
