ZDY650液压坑道钻机

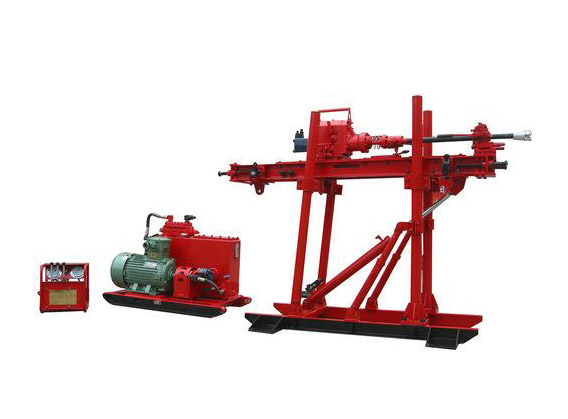

ZDY650型液压坑道钻机介绍

ZDY650型煤矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、探水孔、地质勘探孔以及其它煤矿井下工程钻孔。配上取芯钻具可以进行取芯钻孔。采用不同规格型号、不同材质的钻头及钻具可在不同煤层、岩层上进行不同用途的钻孔。

ZDY650型液压坑道钻机特点

1、动力头式液压钻机由以下几个部分组成：液压泵站、动力头、机架、操作台、立柱支承等。

2、因是分体积木式结构，便于井下运输安装。

3、独特的液压系统，全液压传动，操作简单省力。

4、因用油管连接，并配有防喷钻杆，钻机工作时，操作者可远离井口，较为安全。

5、钻机工作时，动力头机架支承为框架式支承，一次安装可上、下、左、右钻若干个钻孔，节省辅助时间，效率高。

ZDY650型液压坑道钻机工作原理

电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。

ZDY650型液压坑道钻机参数

参数名称\型号规格:ZDY650钻机

钻进深度（m）:100-150

开孔直经（mm）:115

终孔直经（mm）:65/75

钻杆直经（mm）:42/50

钻孔倾角（0）:0~±90o

额定转速（rpm）:75/205

额定扭矩（N.m）:650/200

给进力（KN）:46.3

起拨力（KN）:37.5

给进行程（mm）:850

电机功率（KW）:11

主机外形尺寸（mm）(长×宽×高）:2000×800×1600
